抽屜式低壓有源濾波柜
發布日期:2024-04-29 瀏覽次數:1800

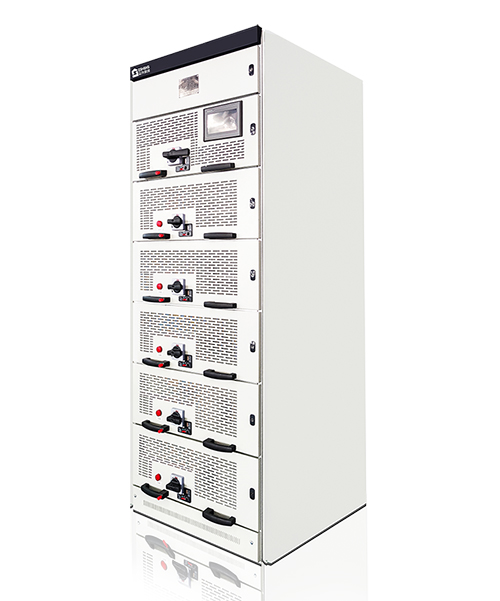

抽屜式低壓有源濾波柜
(APF:有源濾波裝置)
產品簡介

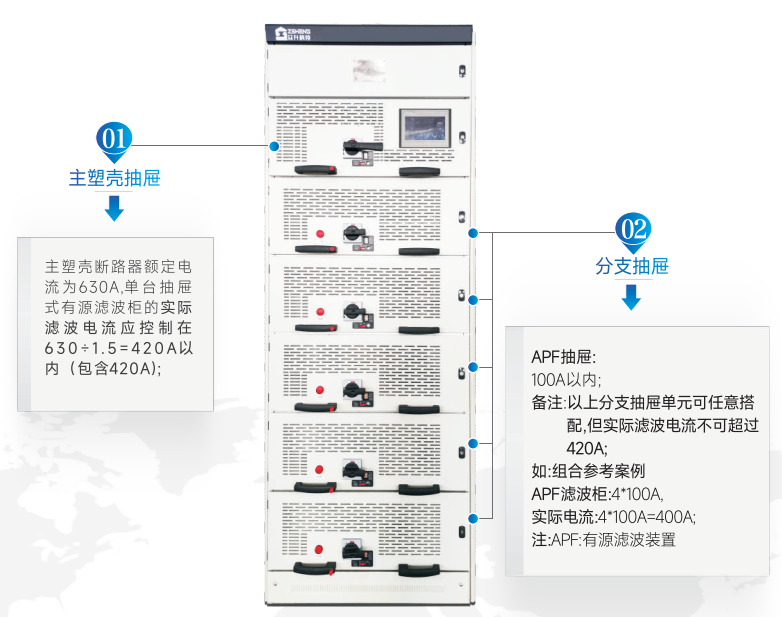

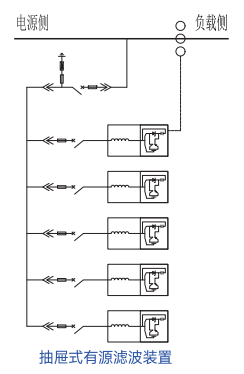

APF裝置:主塑殼斷路器、集中監控屏、快速熔斷器、分支塑殼斷路器、分支熔斷器、APF功率模塊單元等元器件構成。
APF裝置靈活運用GCS/MNS低壓抽出式開關柜結構特點,柜內帶電母線做到了全封閉式防護等級。各功率補償單元延用抽屜式結構,單元與單元之間獨立運行,互不影響。各抽屜配備閉鎖機構,塑殼合閘后閉鎖抽屜搖進搖出機構,確保裝置運行安全。單元內部設計獨立風道,強排風機接受溫度控制器控制自動啟停,嚴格控制單元內部溫升。
APF裝置抽屜單元內部具有智能監控功能,通過調節IGBT器件的導通、關斷,實現反向諧波電流輸出與停止。
APF裝置應用場所中頻爐、電弧爐、點焊機、精煉爐、變頻器、電機類負載、整流負載、軋機、后臺服務器、高頻類負載等。
型號說明
例如:DLTAPF-375/400
DLT:安徽眾升電力科技有限公司 APF:有源濾波裝置 375:裝置濾波總?cè)萘?75A 400:系統電壓400V
設計原則
