抽屜式無功發生裝置

發布日期:2024-04-29 瀏覽次數:1845

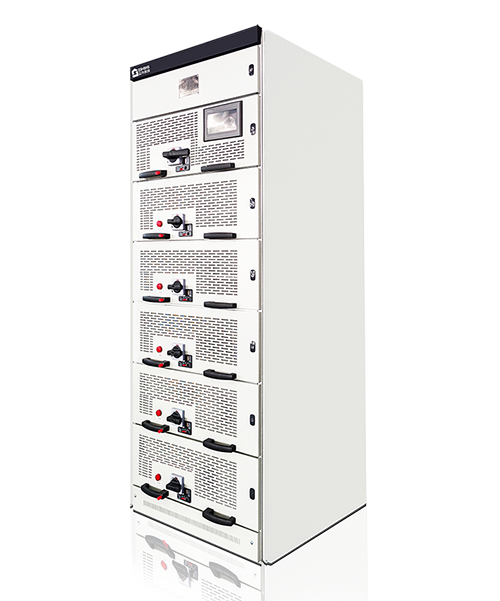

抽屜式無功發生裝置

(SVG:無功發生裝置)


產品簡介




       SVG裝置:主塑殼斷路器、集中監控屏、電流表、快速熔斷器、分支塑殼斷路器、分支熔斷器、SVG單元模塊等主要元器件構成。

       SVG裝置靈活運用GCS/MNS柜型結構特點,柜內母線做到封閉樣式,各單元采用抽屜結構,抽屜單元之間獨立運行,互不影響。塑殼合閘后閉鎖抽屜搖進搖出機構,確保運行安全。單元內部設計獨立風道,強排風機接受溫度控制器控制自動啟停,嚴格控制單元內部溫升。

       SVG裝置應用場所中頻爐、電弧爐、點焊機、精煉爐、變頻器、電機類負載、整流負載、軋機、后臺服務器、高頻類負載等。

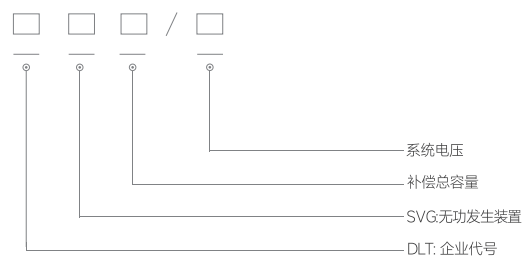

型號說明

例如:DLT-SVG250/400

DLT:安徽眾升電力科技有限公司  SVG:無功發生裝置  7;電抗率7%   250:T補償總?cè)萘?50Kvar   400:系統電壓400V


技術與參數


1/系統額定工作電壓:AC400V,裝置能在1.1倍額定電壓下長期運行;

2/額定工作頻率:50Hz;

3/額定輸出容量:1-300kVar;

4/補償相數:混合補償(單相、三相混合補償);

5/防護等級:IP30;

6/投切開關類型:IGBT;

7/主進線開關類型:塑殼斷路器、快速熔斷器;

8/分支開關類型:分支塑殼斷路器、熔斷器;

9/保護功能:過載保護、短路保護、過欠壓保護功能、自動復歸檢測功能、投切震蕩閉鎖保護功能、諧波超限保護功能等;

10/是否具有抑制涌流、抑制諧波功能:是;

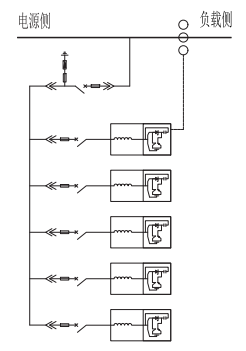

一次系統圖

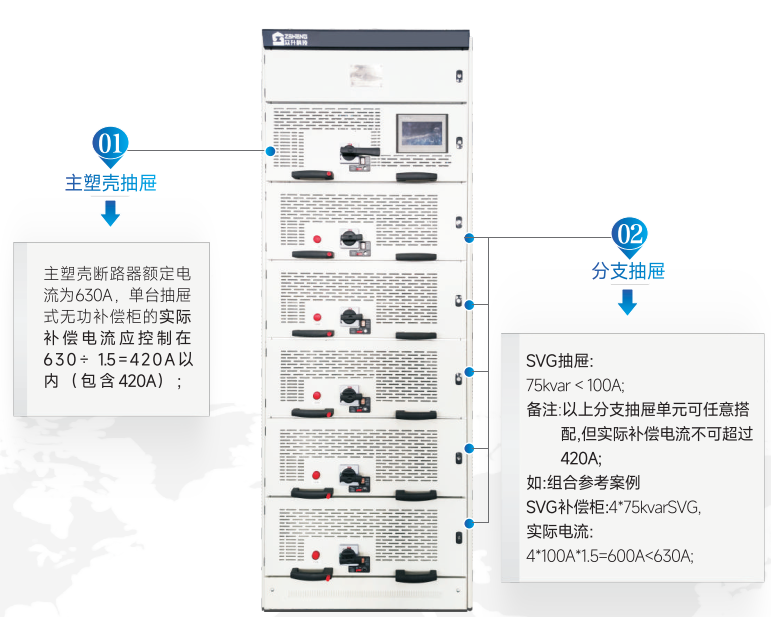

設計原則
