產品簡介

        電容器在無功補償回路中往往受到諧波電流、合閘涌流及過電壓的影響，造成電容器容易損壞，因此串聯一定比例的電抗器，用以抑制和吸收部分諧波，可以顯著提高供電系統的可靠性和穩定性，在很多情況下，如電網諧波含量大時，則必須串聯與電容配套的電抗器。

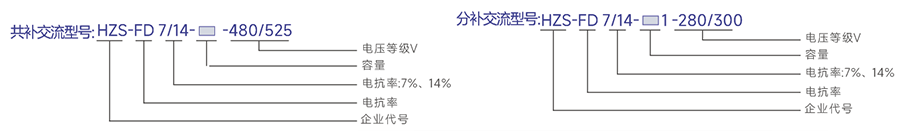

型號說明

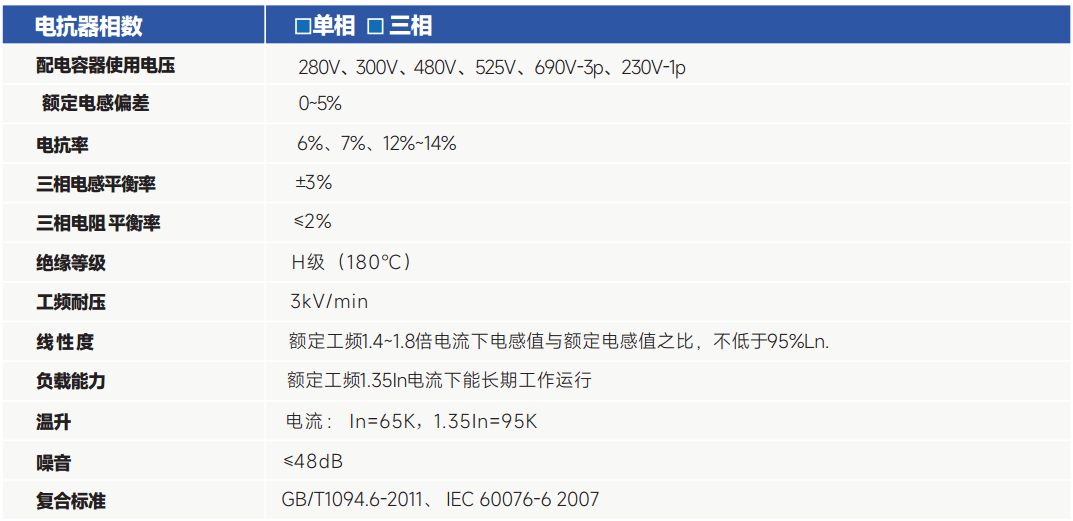

主要技術指標

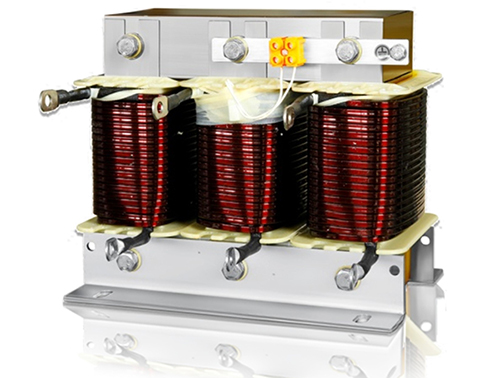

產品外觀圖

運輸和保存

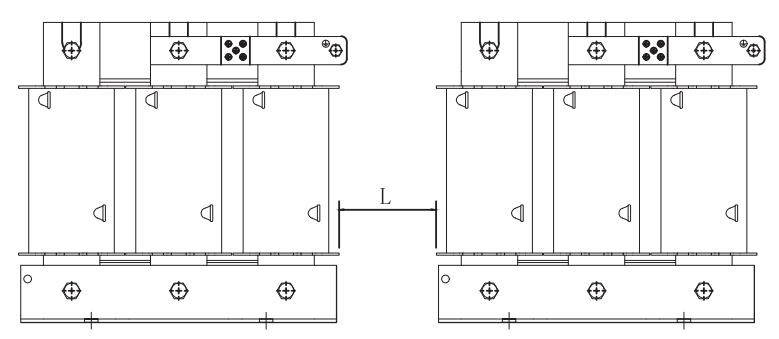

(電抗器之間的安裝距離＞50mm)

1、電抗器在運輸時應盡量用原出廠包裝。如須改變應保證電抗器放置在堅固的木箱內，并注意電抗器與電抗器之間的擺放距離，防止互相由于振動產生碰撞；

2、搬運電抗器時，應避免電抗器受力沖擊，應輕搬輕放；

3、電抗器應保存在干燥及無腐蝕性氣體的室內，并應防止任何熱源對電抗器輻射，拆掉包裝后的電抗器更應注意這一點；

用戶驗收檢驗

1、由于電抗器溫升遠高于電容器溫升，電抗器、電容器在同一柜體安裝時，應將電容器與電抗器分層安裝，電容器必須在下層，且層間間距不小于100mm；若必須同層安裝時，電容器與電抗器最小間距不小于100mm，必要時加裝隔離板；

2、由于電容器及電抗器帶二次保護功能，若同一回路多臺電容器并聯后再與電抗器串聯，則將此回路電容器的二次保護端子全部串聯后再與電抗器二次端子串聯。

3、串聯電抗器有一個溫度開關120℃（常閉觸點）。120℃觸點為常閉溫控開關，與電容二次保護端子串聯在控制回路中，對電抗器起超溫保護用；

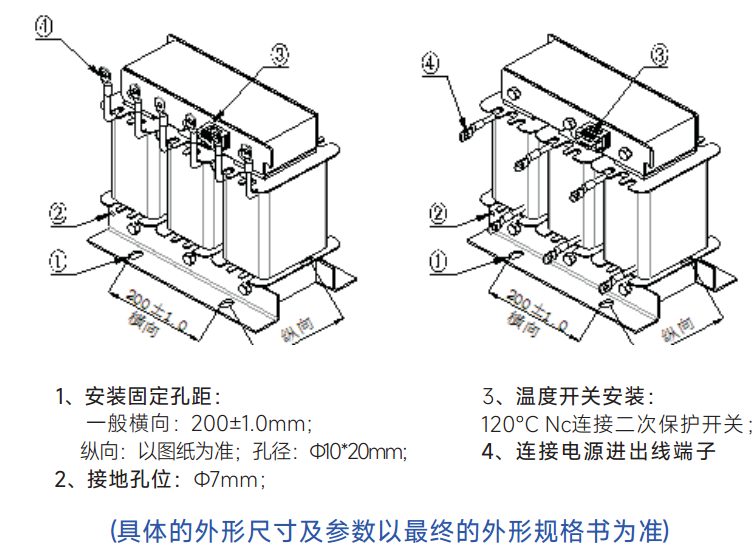

電抗器安裝示意圖

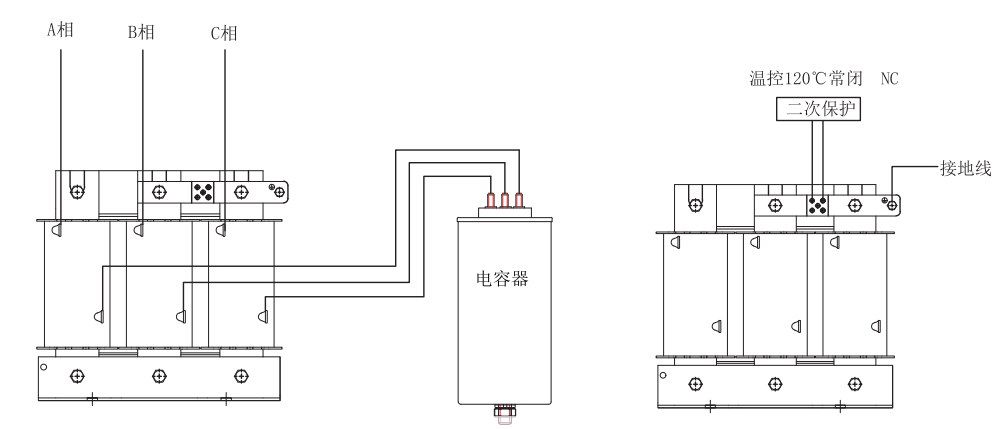

電抗器接線示意圖:

用戶驗收檢驗

1、用戶收到電抗器后，應首先檢查電抗器標志中的型號、規格及各項參數是否與所購產品相符，同時檢查電抗器外觀質量，合格證等是否齊全。

2、用戶可按標準對電抗器電感量、電流、溫升等電性能進行檢查測試；如有特殊要求，應按事先商訂的條件進行試驗測試。

訂貨須知

1、用戶應根據補償電網的電壓波動情況或補償量定購相應的電壓等級的電容器、電抗器。

2、用戶訂購時應注明電壓等級、容量、相數、交貨期以及其它特殊要求等。
