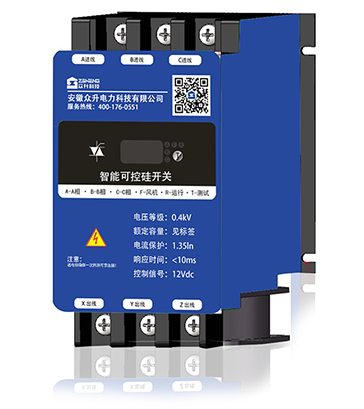

產品簡介

我司智能可控硅開關專為 0.4kV 電力電容器進行動態快速投切的電子型功率器件，主電路采用反并聯晶閘管模塊，可支持電平和脈沖多種控制方式。主要適用于沖擊性負荷，需要快速投切電容器的用電負荷現場，比如：電焊機、軋鋼、港口行吊、電梯、變頻爐等負荷快速變化現場。

智能可控硅開關跟隨速度快，有效補償沖擊性負荷，響應時間為 5~15 毫秒，有效節約電能，是交流接觸器和復合開關所不可取代的產品。

智能可控硅開關采用高速 CPU 測控，脈沖變壓器高可靠觸發，具有多重監測保護方案（電流、溫度實時監測保護）及快速投切技術，不論電容器的殘余電壓為任何值，電容器支路都可以實現實時、無沖擊地投入，電流過零點斷開，不產生合閘涌流。

產品特點

1、采用優質晶閘管模塊, 可靠性, 穩定性高；

2、響應速度 5~15ms, 投切速度快；

3、觸發穩定可靠, 采用脈沖變壓器觸發, 能在諧波電壓 12%時可靠觸發；

4、功能齊全， 集電流顯示、 溫度顯示、 過流保護、 缺相保護、可控硅擊穿報警、過溫保護、

觸發功能于一體；

5、投切方式多，單相分補、相間分補、三相共補；

6、真正過零投切，精確觸發，不產生合閘涌流；

7、采用光電隔離，抗干擾能力強;

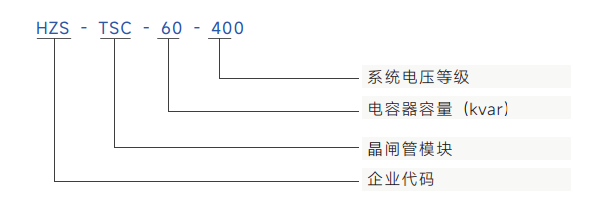

型號說明

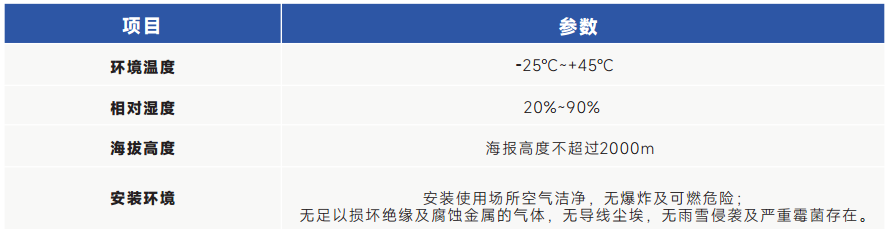

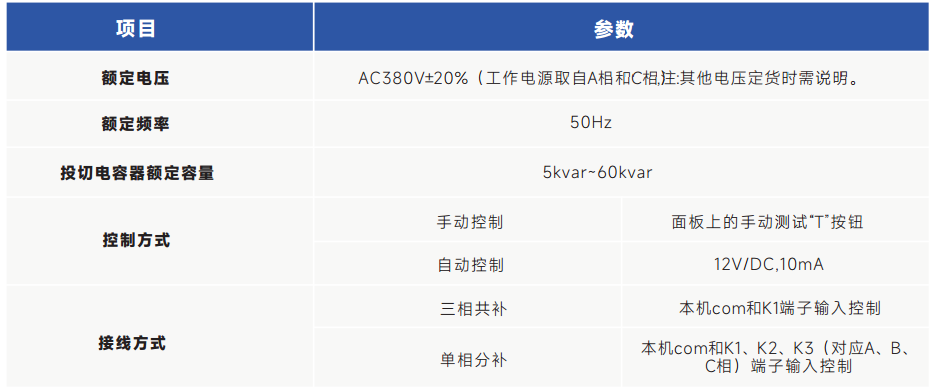

技術參數

面板端子與安裝尺寸

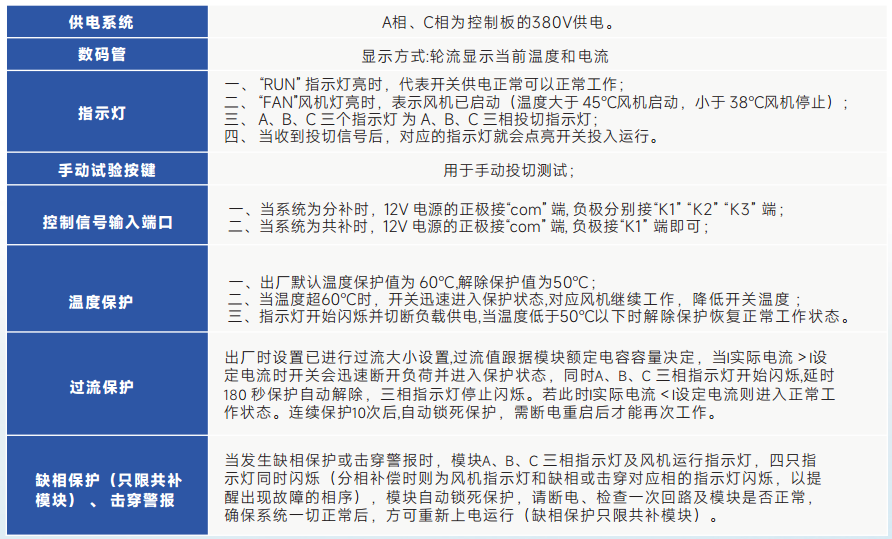

使用說明

使用說明

接線圖

單相補償接線圖：

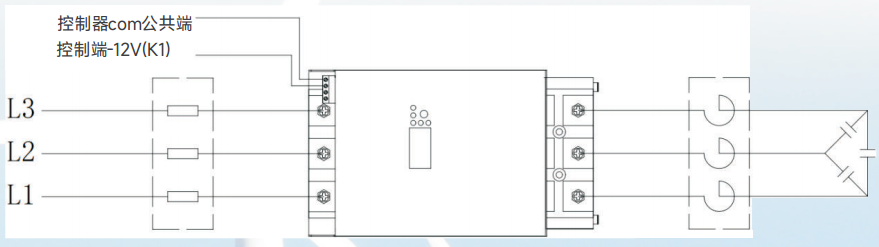

三相補償接線圖：
