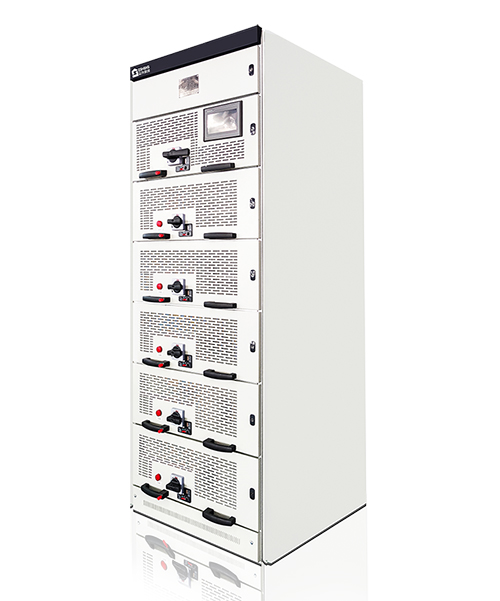

抗諧型動態抽屜式無功補償裝置

（T:可控硅投切電容電抗）

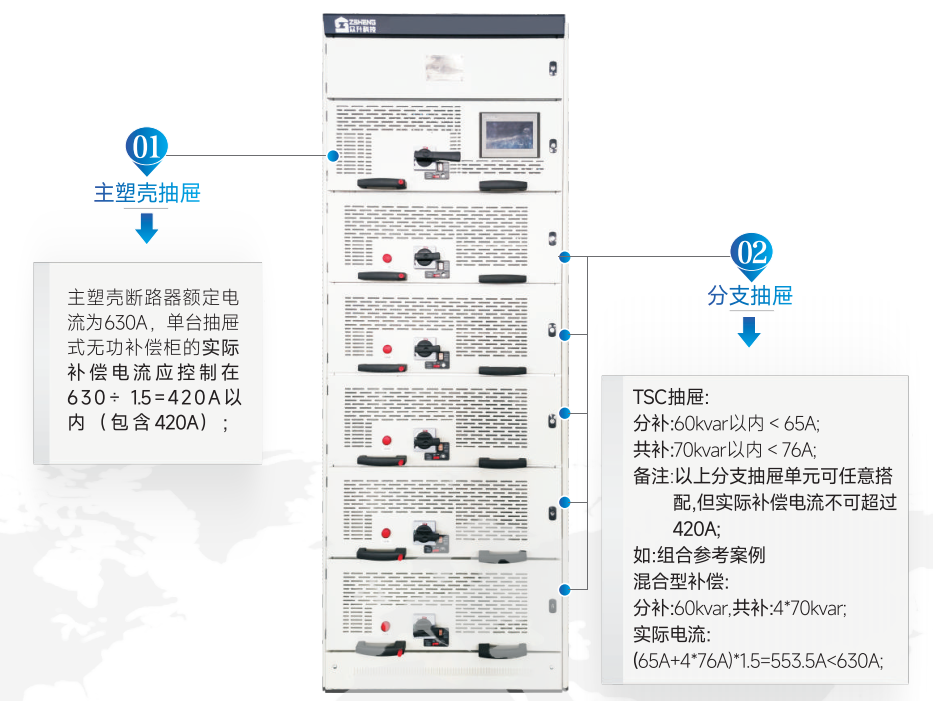

產品簡介

          T裝置：主塑殼斷路器、無功補償控制器、快速熔斷器、電流表、分支塑殼斷路器、分支熔斷器、可控硅開關、串聯電抗器、電容器等主要元器件構成。

         T裝置靈活運用GCS/MNS柜型結構特點，柜內母線做到封閉樣式，各單元采用抽屜結構，抽屜單元之間獨立運行，互不影響。各抽屜配備閉鎖機構，塑殼合閘后閉鎖抽屜搖進搖出機構，確保運行安全。單元內部設計獨立風道，強排風機接受溫度控制器控制自動啟停，嚴格控制單元內部溫升。

         T裝置抽屜單元內部具有智能監控功能，投切開關為大功率可控硅開關，實現電容器組過零點投切，串聯電抗器具有抑制合閘涌流和抑制諧波電流功能。

         T裝置應用場所中頻爐、電弧爐、點焊機、精煉爐、變頻器、電機類負載、整流負載、軋機、后臺服務器、高頻類負載等。

型號說明

例如：DLTT7-300/400

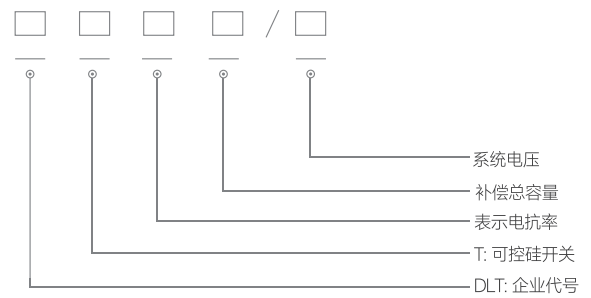

DLT:安徽眾升電力科技有限公司  T：可控硅開關投切  7；電抗率7%   300：T補償總?cè)萘?00Kvar   400：系統電壓400V

技術與參數

1/系統額定工作電壓：AC400V,裝置能在1.1倍額定電壓下長期運行；

2/額定工作頻率：50Hz；

3/電容器有效輸出容量：1-350kVar(480V)；

4/電容器額定電壓：480V;

5/補償相數：混合補償、三相補償；

6/防護等級：IP30；

7/投切電容器的類型：可控硅開關；

8/主進線開關類型：塑殼斷路器、快速熔斷器；

9/分支開關類型：分支塑殼斷路器、熔斷器；

10/保護功能：過載保護、短路保護、過欠壓保護功能、自動復歸檢測功能、投切震蕩閉鎖保護功能、諧波超限保護功能等；

11/是否具有抑制涌流、抑制諧波功能：是；

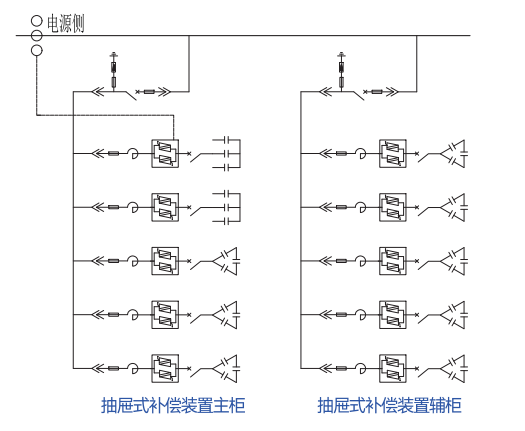

一次系統圖
