混合型動態抽屜無功補償柜

（T:可控硅投切電容電抗  SVG：無功發生裝置）

產品簡介

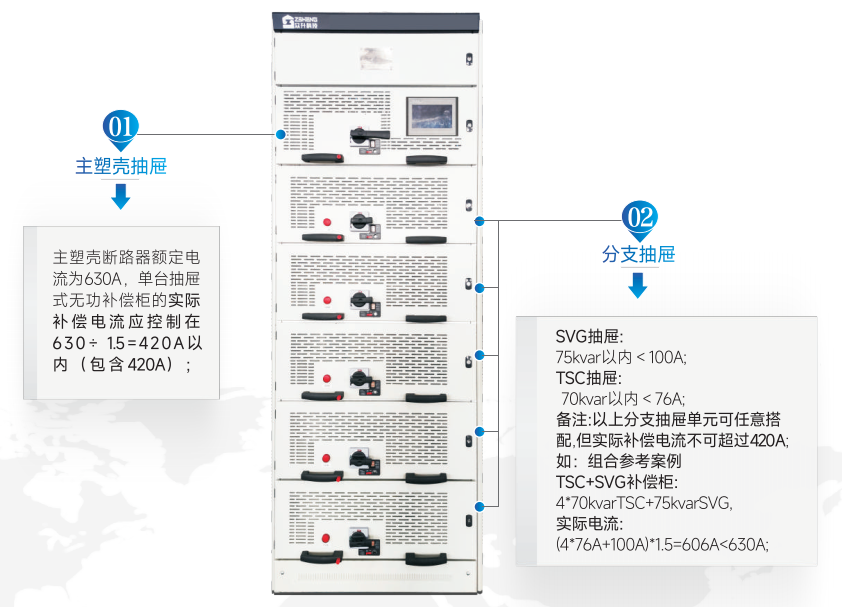

      T+SVG裝置：主塑殼斷路器、集中監控屏、快速熔斷器、分支塑殼斷路器、可控硅開關、分支熔斷器、串聯電抗器、電容器、SVG功率模塊單元等元器件構成。

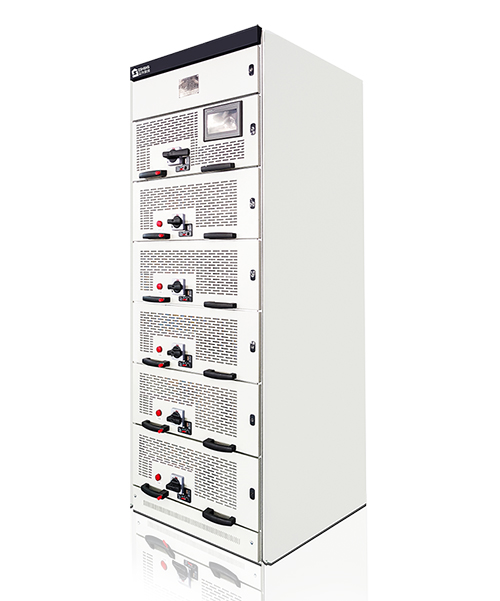

     T+SVG裝置靈活運用GCS/MNS低壓抽出式開關柜結構特點，柜內帶電母線做到了全封閉式防護等級。各功率補償單元延用抽屜式結構，單元與單元之間獨立運行,互不影響。各抽屜配備閉鎖機構，塑殼合閘后閉鎖抽屜搖進搖出機構，確保裝置運行安全，單元內部設計獨立風道，強排風機接受溫度控制器控制自動啟停，嚴格控制單元內部溫升。

     T+SVG裝置抽屜單元內部具有智能監控功能，投切開關為大功率可控硅開關，實現電容器組過零點投切，串聯電抗器具有抑制合閘涌流和抑制諧波電流功能，增加的SVG補償單元提高補償精度與線性度。

     T+SVG裝置應用場所中頻爐、電弧爐、點焊機、精煉爐、變頻器、電機類負載、整流負載、軋機、后臺服務器、高頻類負載等。

型號說明

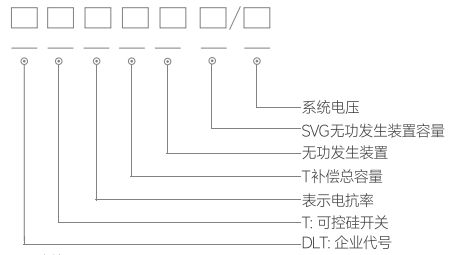

例如：DLTT7-240-SVG100/400

DLT:安徽眾升電力科技有限公司  T：可控硅開關投切  7；電抗率7%   240：T補償總?cè)萘?40Kvar

SVG無功發生裝置    100：SVG無功發生裝置容量100Kvar   400：系統電壓400V

技術與參數

系統額定工作電壓：AC400V,裝置能在1.1倍額定電壓下長期運行；

額定工作頻率：50Hz；

電容器有效輸出容量：1-355kVar；

電容器額定電壓：480V；

補償相數：混合補償(單相、三相混合補償);

防護等級：IP30；

投切電容器的類型：可控硅開關+IGBT；

主進線開關類型：塑殼斷路器、快速熔斷器；

分支開關類型：分支塑殼斷路器、熔斷器；

保護功能：過載保護、短路保護、過欠壓保護功能、自動復歸檢測功能、投切震蕩閉鎖保護功能、諧波超限保護功能等；

是否具有抑制涌流、抑制諧波功能：是；

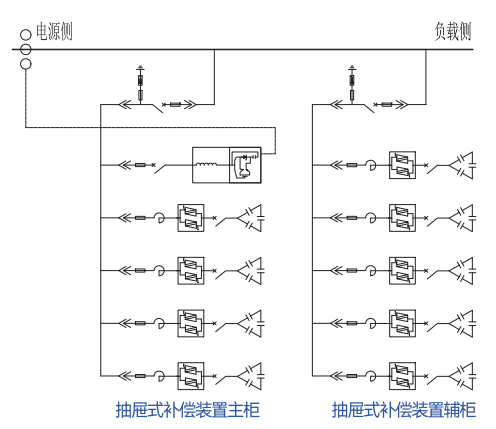

一次系統圖
